● 추천 스위치 및 교체시 전선 4가닥 live , neutral , 전선1,2 구분 및 측정 방법
1.작업 방법

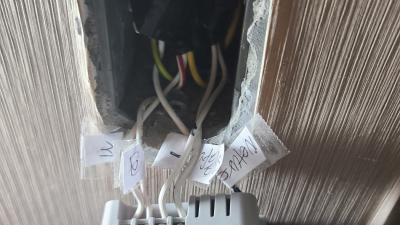

1) 스위치 교체전 >> 단자선의 전선을 표기 태그 한다
전선을 표기하지 않고 모두 분리될시 전선 구분 방법

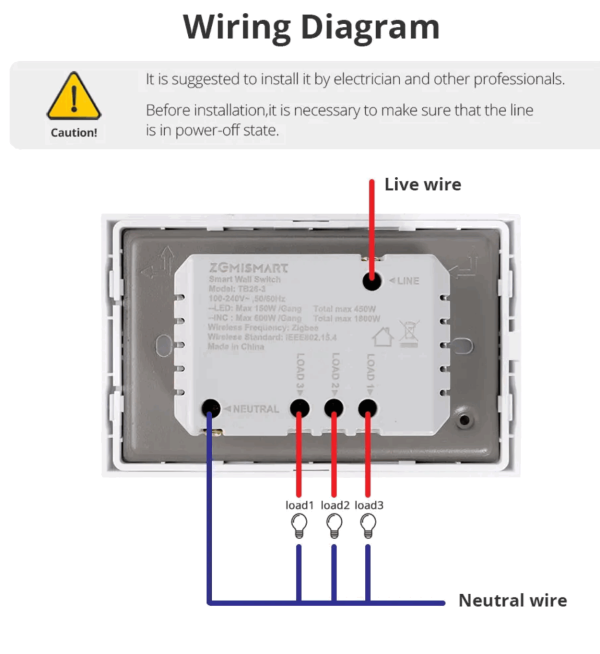

● 스위치 교체시 전선 4가닥 live , neutral , 전선1,2 구분 및 측정 방법

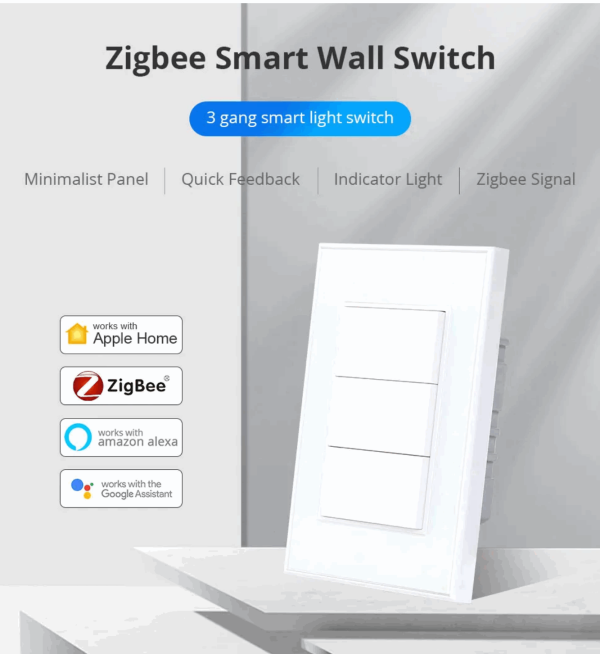

추천 스마트 스위치
● 스위치 교체시 전선 4가닥 live , neutral , 전선1,2 구분 및 측정 구분 방법
차단기 내려가지 않게 전선을 연결 전 사전 테스트 방법

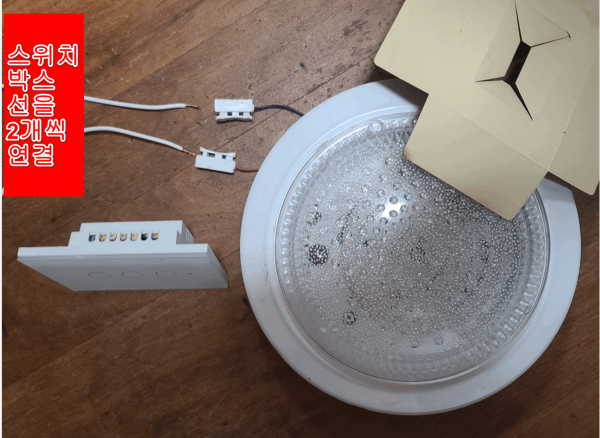

준비) 센서등 준비 ( 2~5천원 )
전선을 표기하지 않고 모두 분리될시
● 스위치 교체시 전선 4가닥 live , neutral , 전선1,2 구분 및 측정 방법
테스트 방법 >> 백열전등 대신 센서등으로 활용 하세요 (DVM 없어도 됨)
항시 켜지는 동작은 LIVE 와 NEUTRAL 2개의 선을 찾고
1) LIVE 선으로 각각의 선별 동작 관계
2) NEUTRAL 으로 각각의 선별 동작 관계

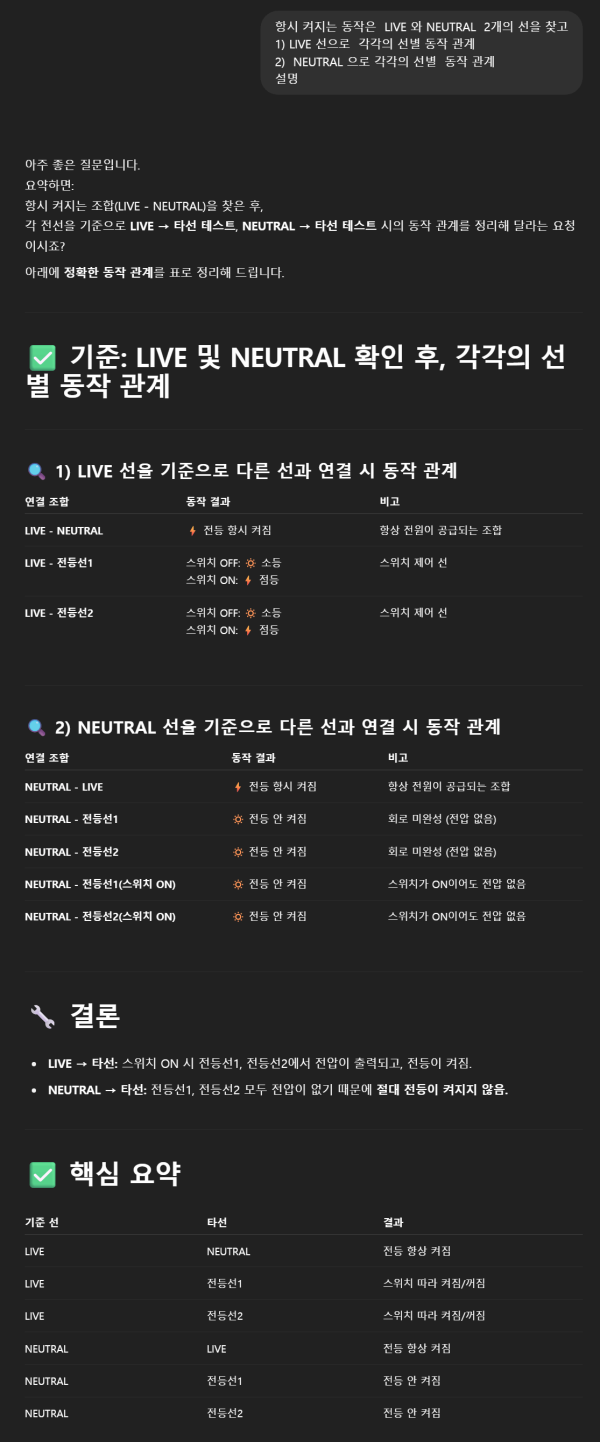

설명
항시 켜지는 조합(LIVE - NEUTRAL)을 찾은 후,
각 전선을 기준으로 LIVE → 타선 테스트, NEUTRAL → 타선 테스트 시의 동작 관계를 정리해 달라는 요청이시죠?
아래에 정확한 동작 관계를 표로 정리해 드립니다.
기준: LIVE 및 NEUTRAL 확인 후, 각각의 선별 동작 관계
1) LIVE 선을 기준으로 다른 선과 연결 시 동작 관계
연결 조합 동작 결과 비고
LIVE - NEUTRAL ⚡ 전등 항시 켜짐 항상 전원이 공급되는 조합
LIVE - 전등선1 스위치 OFF: ???? 소등
스위치 ON: ⚡ 점등 스위치 제어 선
LIVE - 전등선2 스위치 OFF: ???? 소등
스위치 ON: ⚡ 점등 스위치 제어 선
2) NEUTRAL 선을 기준으로 다른 선과 연결 시 동작 관계
연결 조합 동작 결과 비고
NEUTRAL - LIVE ⚡ 전등 항시 켜짐 항상 전원이 공급되는 조합
NEUTRAL - 전등선1 ???? 전등 안 켜짐 회로 미완성 (전압 없음)
NEUTRAL - 전등선2 ???? 전등 안 켜짐 회로 미완성 (전압 없음)
NEUTRAL - 전등선1(스위치 ON) ???? 전등 안 켜짐 스위치가 ON이어도 전압 없음
NEUTRAL - 전등선2(스위치 ON) ???? 전등 안 켜짐 스위치가 ON이어도 전압 없음
???? 결론
LIVE → 타선: 스위치 ON 시 전등선1, 전등선2에서 전압이 출력되고, 전등이 켜짐.
NEUTRAL → 타선: 전등선1, 전등선2 모두 전압이 없기 때문에 절대 전등이 켜지지 않음.
핵심 요약
기준 선 타선 결과
LIVE NEUTRAL 전등 항상 켜짐
LIVE 전등선1 스위치 따라 켜짐/꺼짐
LIVE 전등선2 스위치 따라 켜짐/꺼짐
NEUTRAL LIVE 전등 항상 켜짐
NEUTRAL 전등선1 전등 안 켜짐
NEUTRAL 전등선2 전등 안 켜짐
https://chatgpt.com/c/6861ea89-1100-8007-9fc4-69c5a4810e34
잘못 연결하지 않는방법으로 차단기 내려가지 않은 전등 교체 방법 입니다 .,....
연결방법

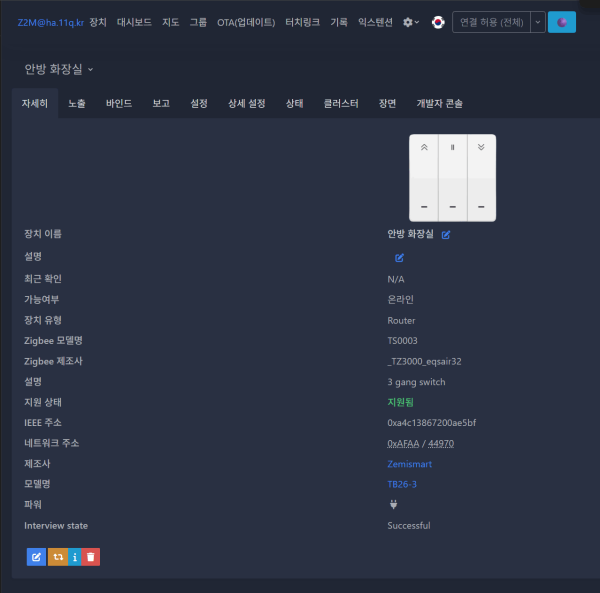

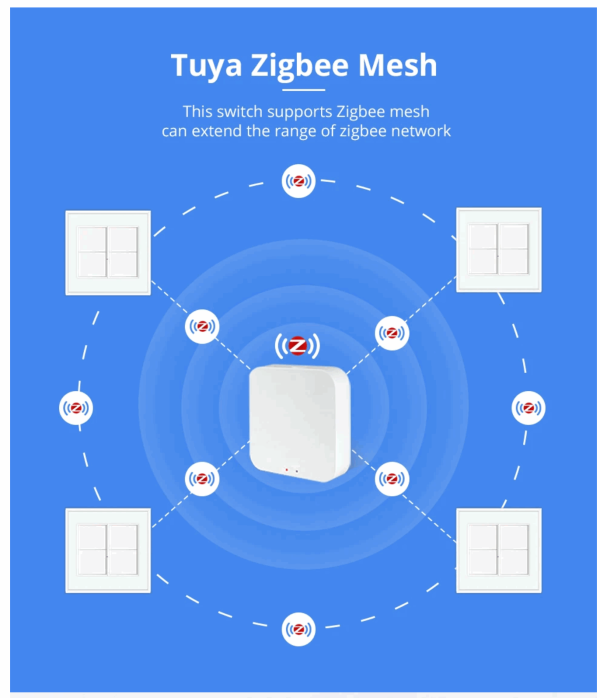

MESH 되는 제품 ZIGBEE에서 ROUTER 표시가 되어야 합니다

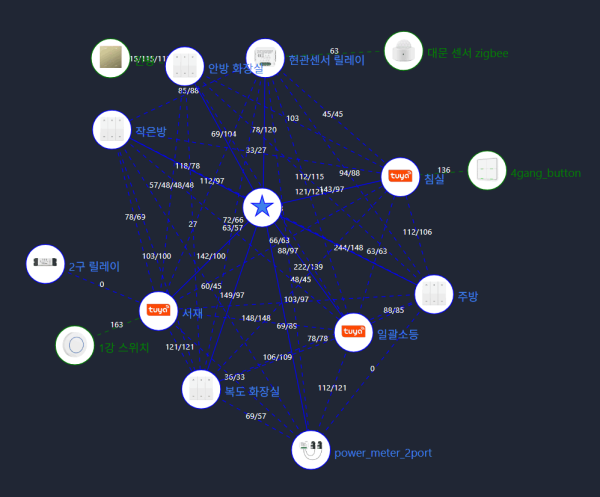

지도에 표시 모든 스위치에 신호 연동
