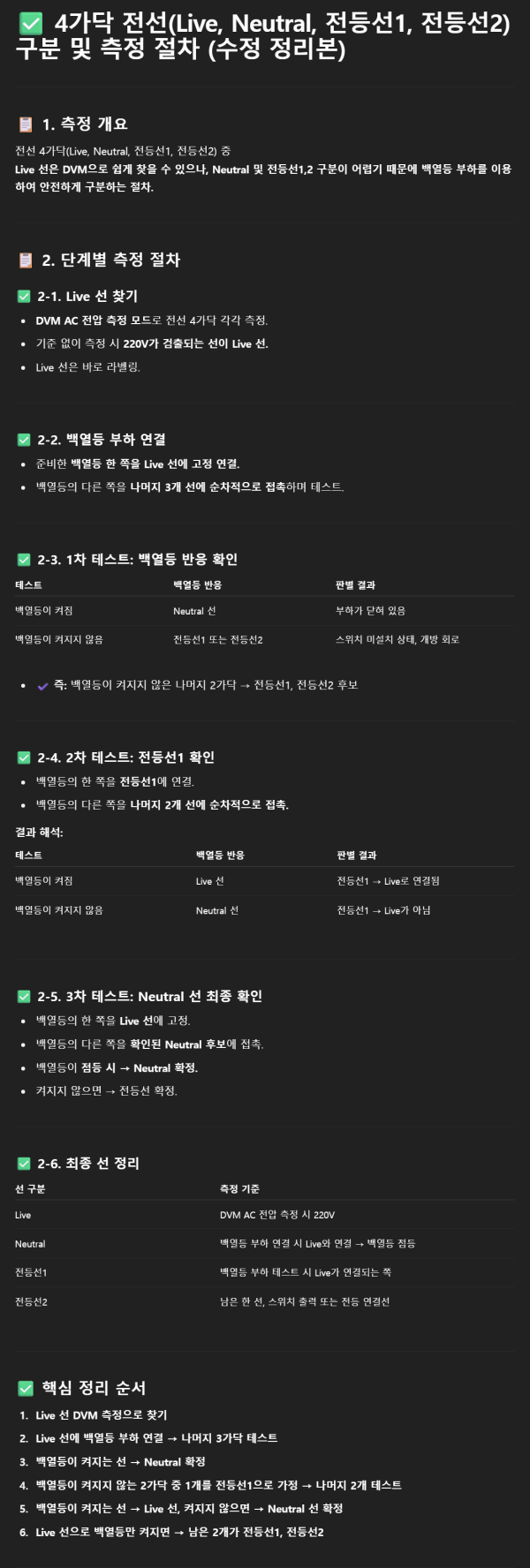

✅ 4가닥 전선(Live, Neutral, 전등선1, 전등선2) 구분 및 측정 절차 (수정 정리본)

???? 1. 측정 개요

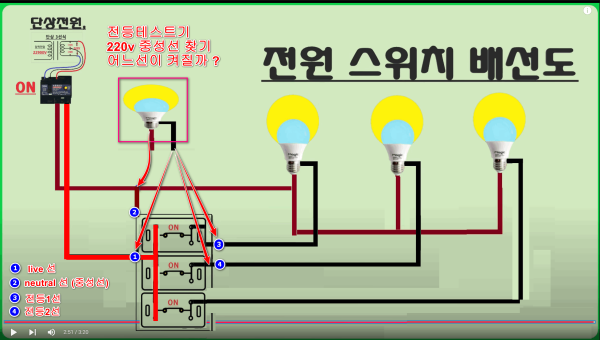

전선 4가닥(Live, Neutral, 전등선1, 전등선2) 중
Live 선은 DVM으로 쉽게 찾을 수 있으나, Neutral 및 전등선1,2 구분이 어렵기 때문에 백열등 부하를 이용하여 안전하게 구분하는 절차.

???? 2. 단계별 측정 절차

✅ 2-1. Live 선 찾기

• DVM AC 전압 측정 모드로 전선 4가닥 각각 측정.

• 기준 없이 측정 시 220V가 검출되는 선이 Live 선.

• Live 선은 바로 라벨링.

✅ 2-2. 백열등 부하 연결

• 준비한 백열등 한 쪽을 Live 선에 고정 연결.

• 백열등의 다른 쪽을 나머지 3개 선에 순차적으로 접촉하며 테스트.

✅ 2-3. 1차 테스트: 백열등 반응 확인

• ✔️ 즉: 백열등이 켜지지 않은 나머지 2가닥 → 전등선1, 전등선2 후보

✅ 2-4. 2차 테스트: 전등선1 확인

• 백열등의 한 쪽을 전등선1에 연결.

• 백열등의 다른 쪽을 나머지 2개 선에 순차적으로 접촉.

결과 해석:

✅ 2-5. 3차 테스트: Neutral 선 최종 확인

• 백열등의 한 쪽을 Live 선에 고정.

• 백열등의 다른 쪽을 확인된 Neutral 후보에 접촉.

• 백열등이 점등 시 → Neutral 확정.

• 켜지지 않으면 → 전등선 확정.

✅ 2-6. 최종 선 정리

✅ 핵심 정리 순서

1. Live 선 DVM 측정으로 찾기

2. Live 선에 백열등 부하 연결 → 나머지 3가닥 테스트

3. 백열등이 켜지는 선 → Neutral 확정

4. 백열등이 켜지지 않는 2가닥 중 1개를 전등선1으로 가정 → 나머지 2개 테스트

5. 백열등이 켜지는 선 → Live 선, 켜지지 않으면 → Neutral 선 확정

6. Live 선으로 백열등만 켜지면 → 남은 2개가 전등선1, 전등선2
